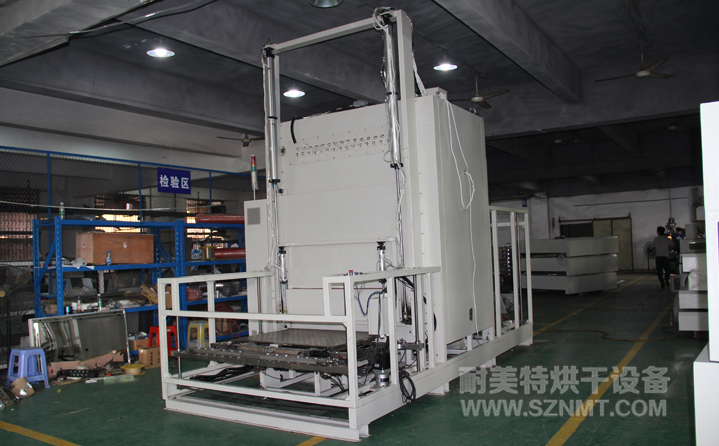

一、汽車內飾麻片自動加熱烘箱主要技術參數
1、生產工藝：生產產品：ECOCOR板，尺寸W1100*D880mm；生產工藝：ECOCOR板在烘箱里烤5分鐘，到200±3℃，取料節拍45-50秒；放料方式：手工定點放料，取料方式：機械手取料；
2、外形尺寸：L4050*W1820*H2740mm；
3、內膽尺寸：L1180*W1200*H1400mm；
4、溫度范圍：室溫～+250℃（任意溫度恒溫）， 每間隔1℃可設置；
5、儀表顯示精度：?±0.1℃；
6、溫度波動度：±1℃
7、溫度均勻度：?±3℃(恒溫狀態下，空載測試) ， 目前工藝取件產品表面溫度200±3℃，根據后續工藝可調節；
8、升溫速率：升溫至210℃?25分鐘；
9、外殼溫度：溫升不超過環境+10℃；
10、電源：三相五線制，380V，50HZ；
11、總功率：100KW；
二、汽車內飾麻片自動加熱烘箱爐體結構特征
1、外殼材料：采用1.5mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼鏡面板制作，保持內膽清潔無塵，防生銹、耐腐蝕。
3、腳杯：裝有可調節腳杯，方便調節箱體高度及水平度， 裝有萬向移動腳輪，方便移動;
4、自動門：放料側裝有自動滑動門，上下均裝有”L”形滑軌，由plc控制自動打開；
5、冷卻系統：頂部裝有2臺1.5kw冷卻風機，１臺進氣１臺排氣，30分鐘從210±3℃冷卻至接近室溫(比室溫高10℃)。
三、汽車內飾麻片自動加熱烘箱控制系統
1、運風馬達：西門子1.5KW運風馬達2臺；
2、風輪：12寸不銹鋼運風風輪2件；
3、控制電箱：配控制電箱于右側部，電器面板操作方便，簡單，易于維護。
4、加熱管控制：采用SCR電力調整器，平穩輸送電流大小控制每組發熱管；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
6、其它：控制電器均采用施耐德和歐姆龍品牌。
四、汽車內飾麻片自動加熱烘箱特殊要求
1.要求零件在烘烤的加熱時間：300 S，而注塑設備的加工周期為45-50秒，即注塑設備的機械手大約每45-50秒到烘箱處取加熱好的ECOCOR板一次（一次兩件，左右各個一件）
2.零件停留在熱烤箱里大概5分鐘，加熱到200±3℃，然后向注塑設備的機器人發出請求，機械人利用爪具移走兩個零件（左右各一）并且送到注塑設備里。
3.注塑機需要請求熱烤箱的信號支持

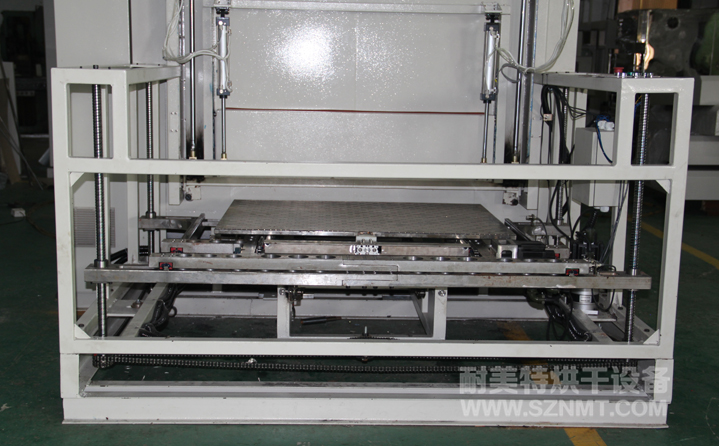

4.上料方向：由上向下8個傳送裝置整合在鏈?zhǔn)缴迪到y(tǒng)中以便我們獲得大約6分鐘的加熱時間，滿足ECOCOR板的要求，即在210±3℃的烘箱里停留6分鐘加熱到200±3℃
5.烘箱內各部分溫度均勻，溫差控制在5℃以內，高溫報警
6.烘箱采用熱風加熱
7.烘箱必須有安全措施，防止局部過熱發生火災，ECOCOR板超過220度會燃燒
8.烘箱需要設置除塵裝置，避免纖維等物在烘箱內積聚
9.保證動作精度，在規定的時間內，送料裝置移動的距離固定，時間及距離均可在觸摸屏直觀顯示及調整
10.送料裝置采用剛性連接，保證ECOCOR板的傳送位置準確
11.不加熱時，烘箱利的熱空氣快速抽走，實現快冷卻，30分鐘冷卻到室溫
12.避免熱及其他方式的環境污染
13.傳動裝置防止傳動過程中，ECOCOR刮碰爐壁，無鋒利的邊角，防止刮傷零件
14.所有處在高溫區的零件，均采用耐高溫的材料
15.風機不轉加熱系統不工作，加熱停止后風機應繼續運轉降到室內溫度，風機應該有檢測實際狀態的裝置
16.控制面板上有電流表（有幾組加熱就對應有幾個電流表）
17.傳送裝置上應有零件定位，保證操作者每次把零件放在同一位置
18.在滿足使用條件下盡量減少占地面積
五、汽車內飾麻片自動加熱烘箱安全設計
1.上模鎖死系統，包裝上模不會突然下落
2.光柵
3.用于維修的安全門
4.安全門連鎖
5.所有能源點必須能夠被鎖死
6.危險區域必須有警示標識
